Diskreter Doll-Stand

Kannst Du Deine Doll in der Posen als Hausherrin oder als Geburtstagskind vorstellen und fotografieren und die Bilder anschließend mit wenig Aufwand nachbearbeiten? Dazu muss der Doll-Stand sich diskret hinter der Doll verstecken.

Die Hauptanforderungen an den diskreten Doll-Stand sind:

Maximale Hakenhöhe	1520 mm
Minimale Hakenhöhe	700 mm

Ausgehend einiger von verschiedenen Herstellern angebotenen Werkstatt-Kränen, beispielsweise für das Kfz-Handwerk, wurde eine mit einfachen Mitteln zu realisierende Lösung aufgebaut, die auch preisgünstig ist.

Drei Bauteile bestimmen wesentlich die Eigenschaften des Doll-Standes:

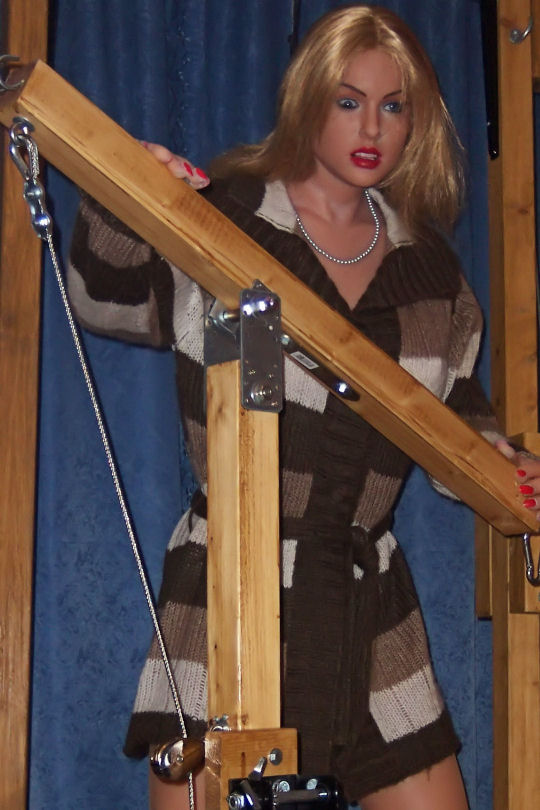

1. Der Schwenkbalken: Die Dimensionierung des Schwenkbalkens bestimmt den Höhenbereich des Doll-Hakens. Außerdem ist die Länge so zu gestalten, dass bei kompaktem Aufbau der geforderte Höhenbereich genutzt werden kann, andererseits die Kräfte mit den zur Verfügung stehenden Mitteln bewältigt werden können. Die Gesamtlänge des Schwenkbalkens wurde auf 800 mm festgelegt, der Lastarm des Schwenkbalkens auf 500 mm und der Kraftarm auf 300 mm.
2. Der Standbalken: Dessen Drehpunkt legt die Mittellage des geforderten Höhenbereiches fest. Die Höhe des Drehpunktes für eine B3-Doll liegt bei der Höhe von 1100 mm. Bei körperlich kleineren Dolls kann er niedriger liegen. Der Standbalken nimmt auch die Adapterplatte mit der Seilwinde auf.
3. Die beiden Seitbalken: Ihre Länge beträgt 600 mm. Sie liegen in einem Winkel von 60° zueinander. Diese Anordnung bietet ausreichend Stabilität und unterbindet nicht die Platzierung der Doll auf Sitz- und Liegemöbeln. Sofern es der vorhandene Platz zuläßt, sind längere Seitbalken von Vorteil. Längere Seitbalken vermindern die Notwendigkeit, für einige Posen mit einen Gegengewicht arbeiten zu müssen.

Dieser diskrete Doll-Stand ist primär nicht zum Transport der Doll vorgesehen. Durch die montierten Rollen ist die Möglichkeit des Doll-Transports gegeben. Muss aber die Doll über kurze Strecken bewegt werden, solllte dies nur mit dem Rücken zum Ständer geschehen, und dies nie rückwärts. Die einzige Ausnahme ist ein geringfügiges Zurückschieben in Vorbereitung der vorgesehenen Pose, wobei das Zurückschieben direkt am Ständerfuß erfolgen muss.

Das Grundmaterial: Es handelt sich um Kiefernholzbalken, gehobelt mit einem Querschnitt von 58×58 mm². Sie wurden mit Eiche hell lasiert. Die Tragfähigkeit der Gesamtkonstruktion liegt bei 100 kg.
Die Seilwinde: Es handelt sich um eine GÜDE-Handseilwinde Typ 360, Zugfähigkeit über 300 kg. Die wichtigste Eigenschaft ist, dass sie automatisch an fast jeder Stelle die Last halten kann (wichtig für die Positionierung der Doll). Diese wurde mit Stahlseil bestückt, dessen Länge 4 m und dessen Durchmesser 4 mm ist und aus Edelstahldraht (Zugfestigkeit 1,6 kN) besteht. Durch den Schwenkbalken werden sich bewegende Teile in unmittelbarer Nähe des Kopfes der Doll weitgehend vermieden.
Verwendet wurden Seitenwinkel (anderer Begriff: Konsolen) aus Aluminium-Druckguss. Diese Konsolen leisten den Hauptbeitrag zur Stabilität des Doll-Standes. Daher sind Ausführungen aus gestanztem Stahlblech ungeeignet. Auch Konsolen in geschweißter Ausführung sind nicht geeignet, da sie durch ihre Streben sehr auffällig sind. Durch die Anwendung anderer Seitenwinkel (Konsolen) ändert sich auch ihre Befestigung an den Fußteilen und deren Abmessungen.
Der Sicherungsstock: Er wurde aus Stahldraht gefertigt und mit zwei Kauschen versehen. Die Geamtlänge ist 650 mm. Er ist für die Fixierung des Schwenkbalkens während der Lagerung und des Transports vorgesehen. Statt des Stahldrahtes kann auch eine Kette mit passender Länge gewählt werden.

Zu dem hier vorgestellten Diskreten Doll-Stand einige Detaildarstellungen:
Stückliste
Gesamtdarstellung des Standfußes
Bearbeitungszeichnung Fußteile
Bearbeitungszeichnung Seitbalken
Bearbeitungszeichnung Standbalken
Bearbeitungszeichnung der Adapterplatte für die Winde
Bearbeitungszeichnung Schwenkarm
Bearbeitungszeichnung Hakenblende
Bildergalerie des Diskreten Doll-Standes
Für die Anzeige der Zeichnungen wird der Adobe Reader (kostenlos) benötigt.
